Шестірня (YL-04) для редуктора м'ясорубки Philips HR7765 (Z=38; z=12; D=75,5; d=29,5; H=47)

Шестірня редуктора (YL-04) для електро м'ясорубки Philips HR7765

Шестірня редуктора (YL-04) встановлюється на електро м'ясорубку Philips HR7765. Дана шестерня має конусоподібну форму, з боку шліців присутній 8 граней, які надають жорсткість. З протилежного боку шліців є широкий вал, всередині якого знаходяться виступи схожі на зуби, всього їх налічується 12 штук. Інші параметри ви можете побачити в характеристиках нижче або на фотографіях

Розміри шестерні з косими і прямими зубцями для Philips HR7765:

• Сумісність; Philips HR7752/01 Philips HR7755/00 Philips HR7758/01 Philips HR7765/13 Philips HR7766/13 Philips HR7768/13

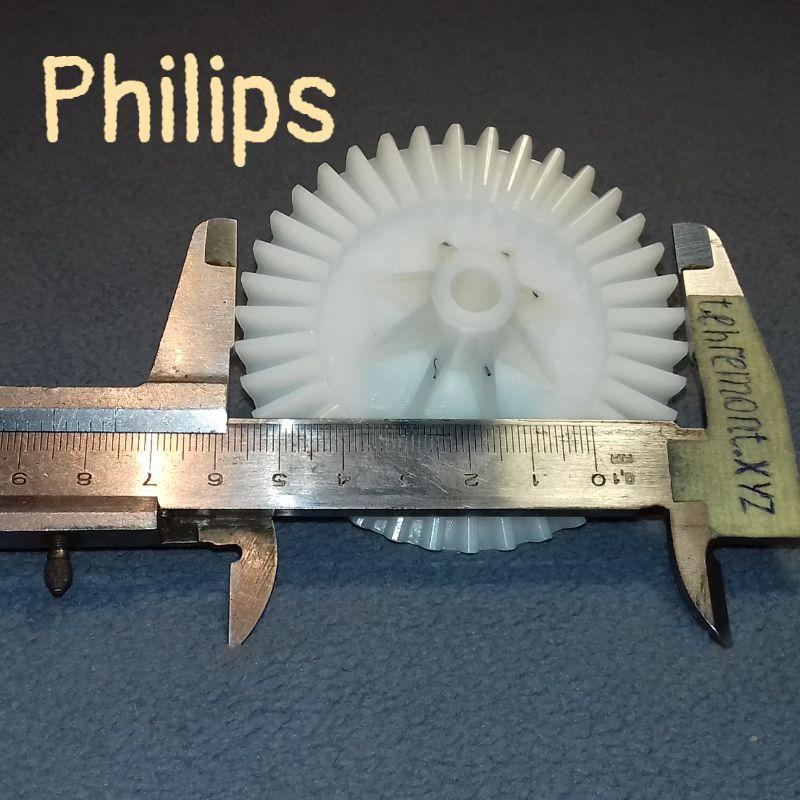

• Діаметр великого кола; приблизно 75,5 мм (поміряти точно не реально)
• Діаметр малого кола: 29.5 мм
• Діаметр внутрішнього отвору там де шліци: 25 мм (вимірював між зубами, приблизно)
• Діаметр центрального отвору — 8 мм
• Висота великого кола: 9 мм
• Висота валу, там де внутрішні шліци: 23 мм
• Висота загальна: 47 мм
• Кількість шліців великого кола: 38 (прям)
• Кількість шліців маленького кола: 12 (внутрішні)

Звертаю вашу увагу, на те що всі розміри самі знімали за допомогою штангенциркуля, тому можуть бути невеликі розбіжності
